Лазерная резка металла представляет собой одну из наиболее прогрессивных технологий раскроя листовых материалов, которая завоевала широкую популярность в современной промышленности. Компании, занимающиеся обработкой металла, всё чаще отдают предпочтение именно этому методу благодаря его высокой точности и эффективности. На сайте https://r-laser.ru/ можно ознакомиться с примерами выполнения таких работ. Суть процесса заключается в воздействии сфокусированного лазерного луча высокой мощности на металлическую заготовку, что приводит к локальному нагреву, плавлению и испарению материала в зоне обработки.
Эта технология появилась несколько десятилетий назад, но активное развитие получила лишь в последние годы благодаря совершенствованию лазерных источников и систем числового программного управления. Сегодня лазерная резка применяется в самых разных отраслях — от автомобилестроения и авиастроения до производства электроники и медицинской техники.
Принцип работы и технологические особенности процесса

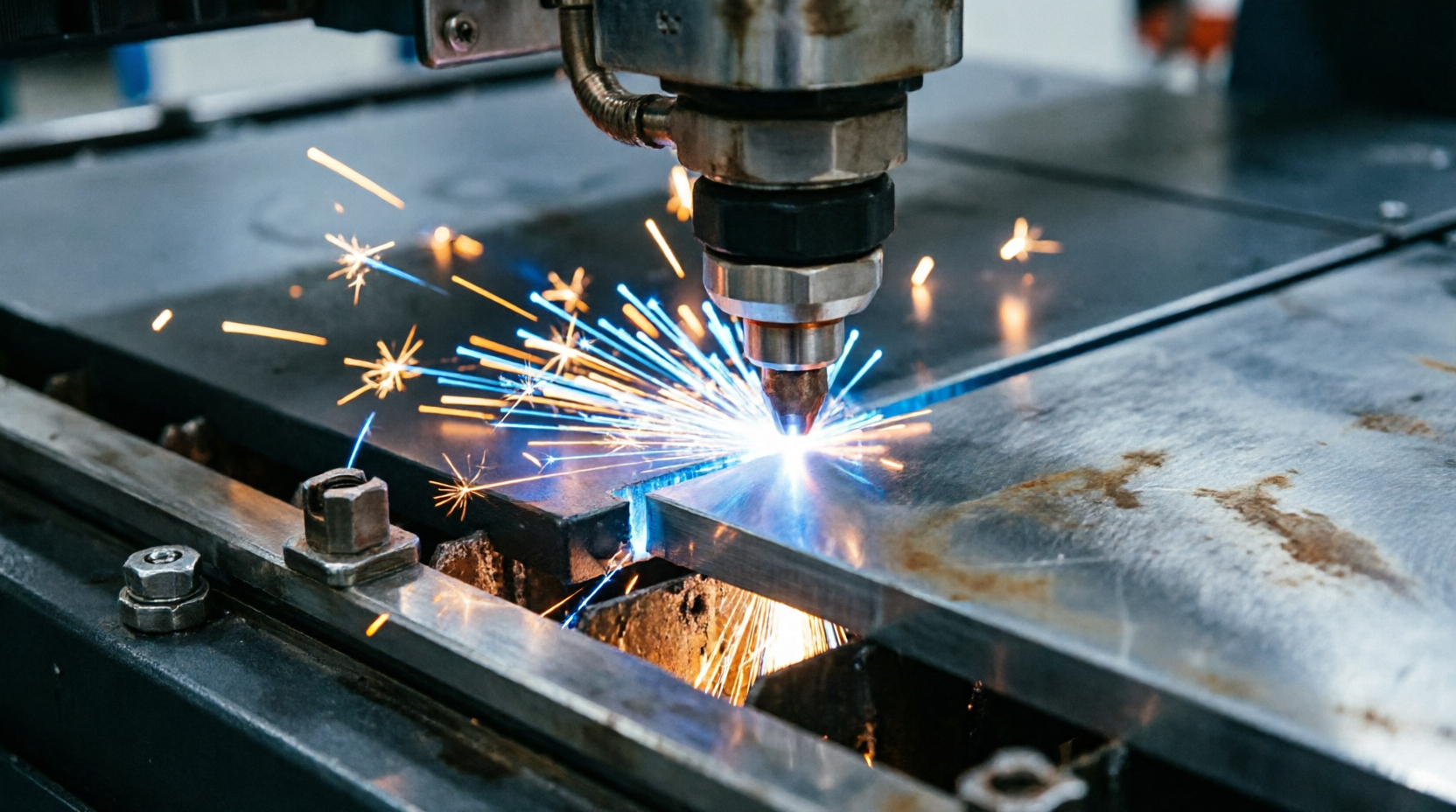

В основе лазерной резки лежит использование концентрированного светового пучка, который генерируется специальным источником. Луч фокусируется на поверхности металла с помощью оптической системы, создавая пятно диаметром от нескольких десятков до сотен микрон. Плотность мощности в этой точке достигает колоссальных значений, что позволяет практически мгновенно нагревать материал до температуры плавления или испарения.
Для удаления расплавленного материала из зоны реза используется вспомогательный газ, подаваемый под давлением через сопло режущей головки. В зависимости от типа обрабатываемого материала и требуемого качества кромки применяют различные газы: кислород, азот, аргон или сжатый воздух. Кислород вступает в экзотермическую реакцию с металлом, дополнительно выделяя тепло и увеличивая скорость резки, но при этом образует оксидную плёнку на кромке. Инертные газы, такие как азот и аргон, предотвращают окисление и обеспечивают высокое качество среза.

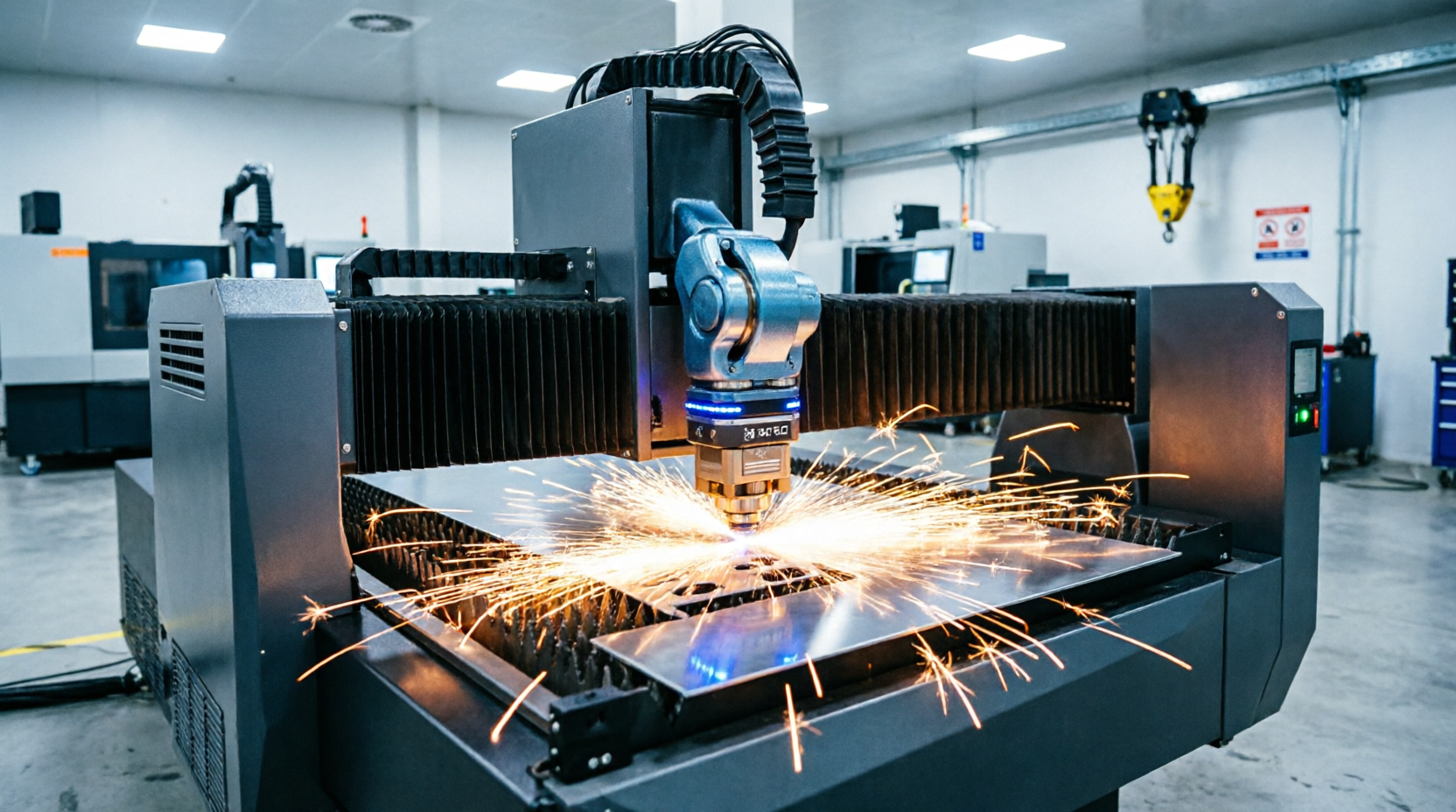

Перемещение лазерного луча относительно заготовки осуществляется либо путём движения самой оптики по координатным осям, либо с помощью системы зеркал. Современные станки оснащаются высокоточными сервоприводами и линейными двигателями, что позволяет достигать скорости перемещения до нескольких сотен метров в минуту при сохранении точности позиционирования в пределах нескольких микрон.
Основные типы лазеров, применяемых для резки металла
На сегодняшний день в промышленности наиболее широкое распространение получили три типа лазерных источников: углекислотные (CO2), твердотельные и волоконные (фиберные). Каждый из них имеет свои особенности, преимущества и области применения.
CO2-лазеры были одними из первых, кто начал применяться для резки металлов. В них рабочим телом служит смесь газов, включающая углекислый газ, азот и гелий. Излучение генерируется при электрическом разряде в газовой смеси. Такие лазеры хорошо зарекомендовали себя при резке неметаллических материалов и цветных металлов, но имеют ряд ограничений при работе со сталью и другими чёрными металлами из-за меньшей эффективности поглощения излучения с длиной волны 10,6 мкм.
Твердотельные лазеры используют в качестве активной среды кристаллы или стёкла, легированные ионами редкоземельных элементов, чаще всего неодимом. Излучение таких лазеров имеет длину волны около 1 мкм, что значительно лучше поглощается металлами. Однако традиционные ламповые системы накачки имели низкий КПД и требовали частой замены ламп.
Волоконные лазеры представляют собой наиболее современное решение. В них излучение генерируется и передаётся по оптическому волокну, легированному ионами эрбия или иттербия. Такая конструкция обеспечивает исключительно высокий КПД (до 40-50 процентов), отличную стабильность параметров луча и минимальные требования к обслуживанию. Волоконные лазеры практически вытеснили другие типы источников в области резки тонкого и среднего листового металла толщиной до 20-25 миллиметров.
Преимущества лазерной резки перед традиционными методами
Лазерная резка обладает целым рядом неоспоримых преимуществ по сравнению с механическими способами раскроя металла, такими как гильотинные ножницы, штамповка или фрезерование. Прежде всего, это бесконтактный метод обработки, что означает отсутствие механического воздействия на заготовку. Это позволяет работать с тонколистовым материалом без риска деформации, а также обрабатывать уже готовые изделия, не опасаясь их повредить.
Высокая точность и качество реза — ещё одно важнейшее достоинство технологии. Ширина реза (керфа) составляет обычно от 0,1 до 0,5 миллиметра в зависимости от толщины материала и параметров лазера. Это позволяет экономить материал при раскрое и получать детали сложной формы с минимальными припусками на механическую обработку. Шероховатость кромки обычно находится в пределах Ra 12,5-25 мкм, что для многих применений является вполне приемлемым и не требует дополнительной обработки.
Гибкость производства — важное конкурентное преимущество лазерной резки. Переход на изготовление новой детали требует лишь загрузки другой управляющей программы, что занимает считанные минуты. Нет необходимости в изготовлении дорогостоящей оснастки, как при штамповке. Это делает лазерную резку особенно привлекательной для мелкосерийного и единичного производства, а также для быстрого прототипирования.
Автоматизация процесса позволяет минимизировать влияние человеческого фактора и обеспечить стабильное качество изделий. Современные станки могут работать в круглосуточном режиме с минимальным участием оператора, контролируя лишь наличие материала и своевременную выгрузку готовых деталей.
Возможности и ограничения технологии
Лазерная резка успешно справляется с обработкой широкого спектра материалов: углеродистых и нержавеющих сталей, алюминия, меди, латуни, титана и их сплавов. Максимальная толщина разрезаемого металла зависит от мощности лазера и его типа. Для волоконных лазеров мощностью 6-10 киловатт пределом обычно является 25-30 миллиметров для углеродистой стали и 15-20 миллиметров для нержавеющей стали и алюминия.
Однако у технологии есть и свои ограничения. При резке толстого металла скорость процесса существенно снижается, что может сделать его экономически нецелесообразным по сравнению с плазменной или газовой резкой. Кроме того, некоторые материалы, такие как медь и латунь, обладают высокой отражающей способностью на длине волны волоконных лазеров, что затрудняет их обработку и требует специального оборудования.
Термическое воздействие лазерного луча приводит к образованию зоны термического влияния вдоль кромки реза, где изменяется структура и свойства металла. Для большинства конструкционных сталей это не представляет проблемы, но при работе с некоторыми высоколегированными сплавами или при повышенных требованиях к качеству кромки может потребоваться дополнительная механическая обработка.
Области применения лазерной резки в современной индустрии
Сфера применения лазерной резки металла чрезвычайно широка и охватывает практически все отрасли промышленности. В автомобилестроении эта технология используется для изготовления кузовных деталей, элементов шасси, деталей двигателя и выхлопной системы. Высокая точность и повторяемость обеспечивают идеальную собираемость узлов и агрегатов.
В авиастроении и космической отрасли, где предъявляются особо жёсткие требования к качеству и точности деталей, лазерная резка позволяет обрабатывать титановые и алюминиевые сплавы, получая сложные контуры с минимальными припусками. Возможность резки под углом и создания трёхмерных деталей расширяет возможности конструкторов.
Производство электроники и электротехники также активно использует лазерную резку для изготовления корпусов, радиаторов, контактных пластин и других компонентов. Малая ширина реза позволяет экономить дорогостоящие материалы, такие как медь и специальные сплавы.
В строительной индустрии лазерная резка применяется для производства металлических конструкций, фасадных элементов, декоративных панелей и ограждений. Архитекторы и дизайнеры получают возможность реализовывать самые смелые проекты с сложными геометрическими формами.
Экономическая эффективность и перспективы развития
Внедрение лазерной резки в производственный процесс требует значительных первоначальных инвестиций в оборудование, но эти затраты окупаются за счёт высокой производительности, экономии материала и снижения затрат на последующую обработку деталей. По оценкам специалистов, при правильной организации производства срок окупаемости лазерного станка составляет от 2 до 5 лет в зависимости от загрузки и номенклатуры изделий.
«Лазерная резка — это не просто технология, это философия современного производства», — отмечает Александр Петрович Волков, главный технолог одного из крупных машиностроительных предприятий. «Мы наблюдаем тенденцию к увеличению мощности лазеров и повышению их эффективности. Если пять лет назад стандартом считался лазер мощностью 3-4 киловатта, то сегодня всё чаще устанавливаются источники мощностью 10-12 киловатт и выше. Это позволяет не только увеличивать скорость резки тонкого металла, но и уверенно работать с толщинами до 30-40 миллиметров».
Развитие технологии идёт по нескольким направлениям. С одной стороны, производители лазерных источников работают над повышением мощности и эффективности своих изделий. С другой — совершенствуются системы управления и автоматизации: внедряются системы автоматической смены паллет с заготовками, роботизированной выгрузки деталей, автоматической фокусировки и контроля качества реза в реальном времени.
Особый интерес представляет развитие гибридных технологий, сочетающих лазерную резку с другими методами обработки. Например, комбинированные станки, выполняющие одновременно лазерную резку и гибку листа, позволяют изготавливать готовые детали из рулонного материала за один установ. Лазерно-плазменные комплексы используют преимущества обоих методов: высокую скорость плазмы на больших толщинах и точность лазера на тонком металле.
Требования к качеству и контроль процесса резки
Для обеспечения стабильного качества лазерной резки необходимо строго контролировать множество параметров: мощность излучения, фокусное расстояние, давление и расход газа, скорость перемещения, положение фокусного пятна относительно поверхности материала. Современные станки оснащаются системами мониторинга, которые в реальном времени отслеживают эти параметры и при необходимости вносят корректировки.
Контроль качества готовых деталей включает проверку геометрических размеров, шероховатости кромок, наличия грата (наростов расплавленного металла на нижней кромке), прямолинейности и перпендикулярности реза. Для ответственных изделий может проводиться металлографический анализ зоны термического влияния для оценки изменения структуры материала.
Важным аспектом является квалификация персонала, обслуживающего лазерное оборудование. Оператор должен не только уметь работать с системой ЧПУ, но и понимать физические основы процесса, уметь подбирать оптимальные режимы резки для разных материалов и толщин, проводить диагностику и устранение неисправностей.
Безопасность при работе с лазерным оборудованием
Лазерное излучение представляет серьёзную опасность для здоровья человека, особенно для органов зрения. Даже отражённый от металлической поверхности луч может вызвать необратимые повреждения сетчатки глаза. Поэтому все лазерные станки обязательно оснащаются защитными кожухами с непрозрачными экранами, блокирующими излучение в видимом и ближнем инфракрасном диапазоне.
Кроме того, процесс лазерной резки сопровождается выделением дыма, аэрозолей и вредных газов, особенно при резке материалов с покрытиями или при использовании кислорода в качестве вспомогательного газа. Система вытяжной вентиляции и фильтрации воздуха является обязательным элементом лазерного комплекса.
Персонал, работающий с лазерным оборудованием, должен проходить специальное обучение по технике безопасности, использовать средства индивидуальной защиты (специальные очки, защищающие от излучения на конкретной длине волны, перчатки, спецодежду) и строго соблюдать инструкции по эксплуатации оборудования.
Заключение
Лазерная резка металла прочно заняла своё место в арсенале современных производственных технологий. Сочетание высокой точности, гибкости и производительности делает её незаменимой для решения широкого круга задач — от изготовления единичных прототипов до массового производства сложных деталей. Постоянное совершенствование лазерных источников, систем управления и автоматизации открывает новые горизонты для применения этой технологии.
В условиях ужесточающейся конкуренции и растущих требований к качеству продукции предприятия, внедряющие лазерную резку, получают существенные конкурентные преимущества: сокращение производственного цикла, снижение затрат на материалы и обработку, возможность быстрого освоения новой продукции. Инвестиции в современное лазерное оборудование — это вклад в будущее развитие производства и укрепление позиций на рынке.
Технологии не стоят на месте, и можно с уверенностью сказать, что в ближайшие годы мы станем свидетелями появления ещё более мощных, эффективных и универсальных лазерных систем, которые расширят границы возможного в обработке металлов и других материалов.
