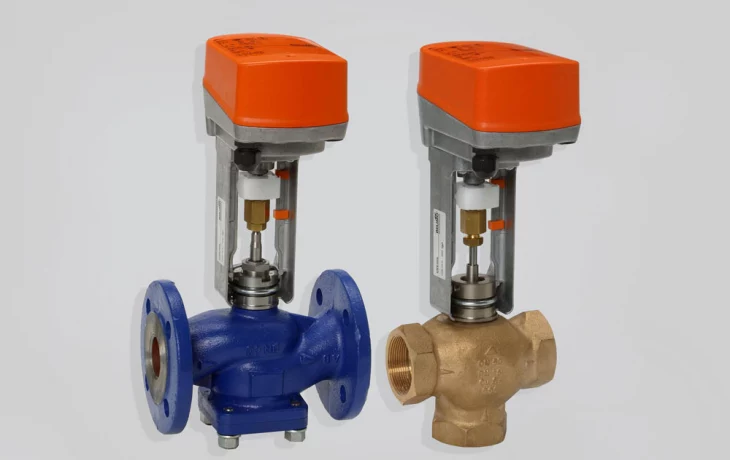

Клапан регулирующий проходной фланцевый служит для контроля над расходом теплоносителя в агрегатах отопления. Кроме того, он применим и для удаленного закрытия труб в этих же системах. У теплоносителя температура может колебаться в значительных пределах от пяти до ста сорока градусов. Элемент применим и для других систем, например, вентиляции или кондиционирования, участвует в процессах технологического характера, а также производственных. При выборе 2-ходового клапана опираются на диаграмму KVS.
Работа двухходового клапана происходит следующим образом. В процессе нажатия шпинделя происходит открытие седла клапана при помощи конуса. Диаметр клапана 65, идет закрытие седла, это при больших размерах элемента.
Положение клапана может быть любым, кроме состояния, при котором привод направлен вниз. Положение же стрелки на корпусе должно быть таким же, как и при направлении расхода через клапан. Чтобы эксплуатация была надежной необходимо предусмотреть очистную арматуру. Для этого устанавливается фильтр, который способен предотвратить поступление вредных веществ. Соблюдение стандартов, как местных, так и международных, является обязательным условием для установки клапана.
Клапан регулирующий проходной может быть использован с различными видами приводов. Выбранный привод зависит от диапазона применения.
Элемент занимается плавным корректированием теплоносителя, а также среды при закрытых контурах циркуляции отопительной системы и холодопоступления. Электропривод дает возможность принимать элементу любое положение в промежутке. Когда шток поднимается, происходит закрытие клапана. Привод и шпиндель зацепляются автоматически. При первоначальном вводе в работу привод делает проход и на автомате идет зацепление. При условии нахождения соединения с клапанов в досягаемой зоне. Сервоприводы имеют возможность давать для элемента любую характеристику. Ручной привод может быть тоже установлен на устройстве. Данные клапаны имеют отличные характеристики и могут полностью соответствовать самым высоким требованиям, среди которых:
- возможность мгновенного перекрытия;
- контроль над скачками давления;
- температурный контроль;
- возможность бесшумного режима при запирании.
Клапанный шпиндель состыкуется с приводом в автоматическом режиме. Происходит это быстро и жестко. Конус из латуни выполняет контроль расхода на рабочей части.
Для компенсации дополнительной потребительской характеристики и обеспечения равного числа теплоносителя, несмотря от положения, ход элемента осуществляет работу в линейной составляющей. Такое сочетание не дает возникать конусным вибрациям при крайних состояниях, а также дает уменьшение кавитации и эрозии.
Поскольку мощность пружины не влияет на закрытие клапана, не тормозит его, то сила привода может работать в полную мощность. Герметичность дается благодаря обработке седла, а также при уплотнении конуса армированным стекловолокном. Сальник клапана регулирующего проходного не требует особого ухода. Имеет он корпус из латуни и два уплотнения в виде кольца зачистного типа и камеры масляной. Резьба наружная у изделия соответствует ИСО, внешне клапан наделен корпусом и седлом из латуни, которая устойчива к какой-либо коррозии и иным неблагоприятным условиям.
Чтобы регулирование было автоматическим, используют сервоприводы реверсивные, у которых угол поворота до девяноста градусов. После того, как осуществлен вывод привода из зацепительного положения, можно производить настройку шибера руками.
