Что такое лазерная центровка валов и зачем она нужна

В промышленности тысячи машин ежедневно вращают насосы, редукторы, компрессоры и другие механизмы. Их надёжная и долговечная работа во многом зависит от правильного соединения вращающихся валов. Малейшее отклонение — и вы получаете вибрации, повышенный износ и аварийные простои.

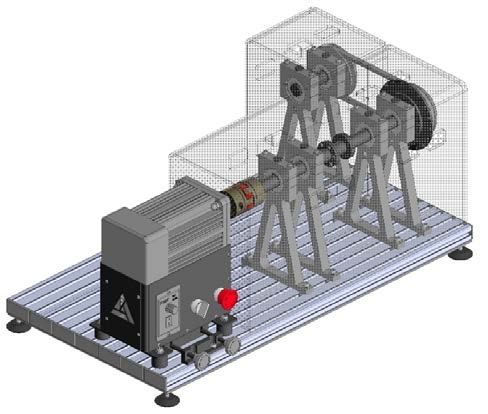

Центровка валов — это технологическая операция по выравниванию двух осей вращения, которые соединяются через муфту. Если оси валов не совпадают (т. е. имеют несоосность), нагрузка на опоры и подшипники распределяется неравномерно, что приводит к ускоренному разрушению оборудования.

С появлением лазерной технологии эта задача перестала быть сложной и трудоёмкой. Лазерная центровка позволяет проводить юстировку быстро, точно и без погрешностей, присущих механическим методам. Это особенно важно на производстве, где каждый миллиметр ошибки может обернуться многотысячными потерями.

Проблема несоосности валов

Несоосность — это расхождение между геометрическими осями двух соединяемых валов. Она может возникнуть:

• при первоначальной установке оборудования,

• после демонтажа/ремонта,

• из-за термического расширения,

• вследствие осадки фундамента,

• при вибрационном разрушении элементов опоры.

Существует несколько типов несоосности:

1. Угловая — валы соединены под небольшим углом, их оси пересекаются.

2. Параллельная (радиальная) — оси валов смещены параллельно.

3. Комбинированная — совмещает оба вида, встречается чаще всего.

Даже небольшое отклонение (0,1–0,2 мм) может значительно сократить ресурс оборудования. В случае высокоскоростных машин несоосность становится критичной уже при 0,05 мм.

Последствия неправильной центровки: вибрации, износ, аварии

Если валовые соединения не отцентрованы, возникают множественные негативные последствия:

• Повышенные вибрации . Несбалансированное вращение вызывает колебания корпуса, что ускоряет усталостное разрушение.

• Перегрев подшипников . Несоосность создаёт боковые нагрузки, повышая трение в опорах.

• Износ уплотнений и манжет . Изменение траектории вращения вала вызывает протечки и потерю герметичности.

• Разрушение муфт . Шлицевые или зубчатые муфты изнашиваются неравномерно, вплоть до облома.

• Снижение КПД . Увеличение сопротивления вращению снижает эффективность передачи энергии.

• Аварийные остановки . При длительной работе с несоосностью оборудование выходит из строя, вплоть до заклинивания или разрыва узлов.

Вибродиагностика показывает, что до 50% всех отказов вращающегося оборудования связаны именно с ошибками центровки.

Как работает лазерная система

Современная система лазерной центровки состоит из:

• двух сенсорных модулей (излучатель и приёмник),

• электронного блока управления с экраном,

• креплений на валы (магниты, цепи, скобы),

• встроенного программного обеспечения.

Принцип работы:

1. Сенсоры крепятся на валы обоих соединяемых агрегатов.

2. Лазерный луч проходит от одного модуля к другому, отражаясь обратно.

3. Система в режиме реального времени регистрирует отклонения траектории вращения.

4. Полученные данные обрабатываются программой, которая рассчитывает величину и тип несоосности.

5. Пользователю отображаются инструкции по перемещению машины в нужную сторону с точностью до сотых миллиметра.

Процедура выполняется всего за 5–15 минут даже одним человеком и не требует высокой квалификации. Современные системы поддерживают такие функции, как:

• Live Move — интерактивное выравнивание с мгновенной визуализацией,

• InfiniRange — работа при большом расстоянии между валами,

• SWEEP — автоматическая фиксация замеров при вращении вала,

• Compensation — учёт теплового расширения.

Если вы планируете приобрести точное и надёжное оборудование для лазерной центровки валов , обратите внимание на решения от компании MUESTRA — в их каталоге представлены профессиональные системы с немецкой оптикой и полной поддержкой для промышленных предприятий.

Сравнение с индикаторным методом

До появления лазерных приборов центровка валов выполнялась при помощи индикаторов часового типа (ИЧТ) , закрепляемых на специальных стойках. Несмотря на дешевизну, этот способ обладает рядом серьёзных недостатков:

Также индикаторный метод требует постоянного визуального контроля, проведения множества замеров, записи и пересчётов вручную. Это увеличивает вероятность ошибки и занимает больше времени.

Лазерные системы же позволяют проводить быструю и повторяемую центровку на объектах любой сложности — от насосов и вентиляторов до турбин, редукторов и генераторов.
