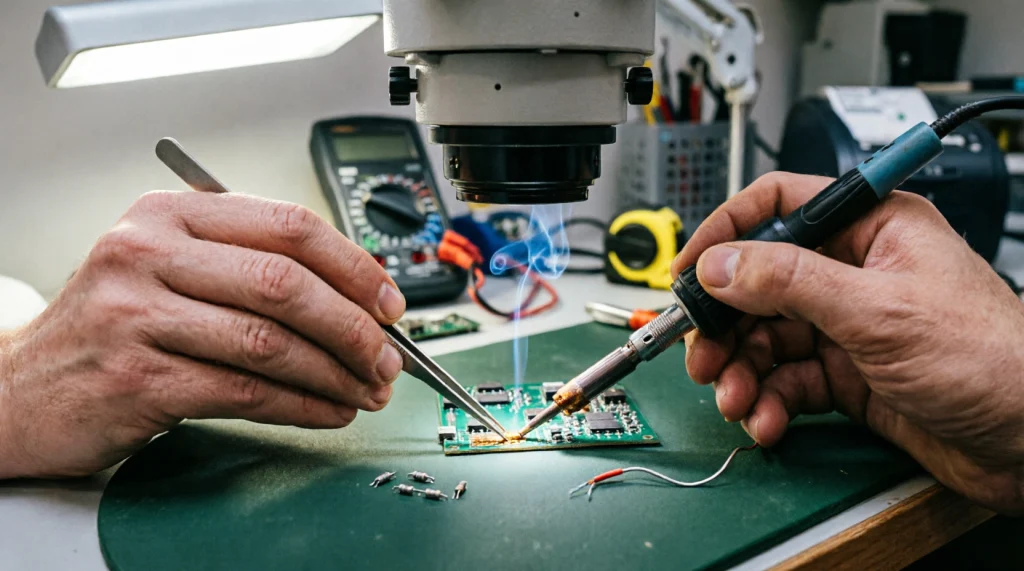

Работа под микроскопом при пайке и ремонте плат требует неподвижной позы. Голова наклонена к окулярам, руки держат пинцет и паяльник на весу, взгляд подолгу сфокусирован на крошечном участке. Через несколько часов начинают ныть шея и плечи, а глаза устают быстрее, чем при обычной работе за столом.
Большую часть этой нагрузки можно снизить без покупки нового оборудования: правильно выставить высоту стола и стула, подобрать угол окуляров, организовать опору для рук и свет. Ниже перечислены настройки рабочего места, которые стоит проверить в первую очередь, и признаки, по которым понятно, что прибор не подходит для многочасовой работы.
Начните с посадки, а не с микроскопа
Пользователь обычно подстраивается под микроскоп: тянется к окулярам, сутулится или вытягивает шею вперёд. Правильнее идти в обратном порядке. Сначала сядьте так, чтобы спина опиралась на спинку стула, стопы стояли на полу или подставке, а плечи были расслаблены. Затем проверьте, куда при этом приходятся глаза, и уже под эту высоту подгоняйте прибор.
Шея при работе должна оставаться почти прямой, с небольшим наклоном головы. Если приходится наклоняться сильно вперёд, окуляры стоят слишком низко или слишком далеко. Когда, наоборот, приходится вытягиваться вверх, микроскоп стоит слишком высоко. Регулируемый стул решает часть проблемы, но стол тоже не должен быть ни слишком высоким, ни слишком низким: предплечья лежат на столе, а не висят.
Угол наклона окуляров и высота головки
У большинства стереомикроскопов окулярные трубки наклонены под фиксированным углом, часто около 45 градусов. Это подходит не каждому росту и не каждой высоте стола. Помогают подставка под микроскоп, удлинённая колонна штатива или насадка с изменяемым углом наклона. На штативах с поворотным кронштейном головку можно вынести над платой и поднять до нужной высоты, не двигая сам стол.
Отдельно стоит проверить межзрачковое расстояние. Если оно выставлено неправильно, глаза видят два круга вместо одного и постоянно подстраиваются. Сведите или разведите трубки, пока поле зрения не станет единым кругом, затем настройте диоптрийную коррекцию для каждого глаза. Эти два шага занимают минуту, но их часто пропускают.
Рабочее расстояние и опора для рук
Промежуток между объективом и платой называют рабочим расстоянием. При пайке его должно хватать, чтобы свободно завести паяльник, пинцет и фен, не задевая оптику. Если места мало, человек держит инструмент под неудобным углом, а пальцы напряжены. Увеличить рабочее расстояние можно насадочной линзой с коэффициентом меньше единицы, хотя при этом уменьшится увеличение.
Рукам нужна опора. Предплечья или запястья должны лежать на столе, подставке или специальных подлокотниках. Держать паяльник на весу под микроскопом утомительно, а мелкие движения становятся менее точными. Помогает и держатель платы: плата не двигается, и вторая рука свободна для пинцета.
Свет и защита глаз
Глаза быстрее устают при слишком ярком или неравномерном свете, при бликах от припоя и лака, а также при резком контрасте между картинкой в окулярах и тёмной комнатой. Кольцевая светодиодная подсветка даёт ровное освещение без теней от головки. Если блики мешают, помогает подсветка с сегментами или поляризационный фильтр. Общий свет в помещении не стоит выключать полностью: глазам тяжелее постоянно переходить от яркого поля к темноте.
Дым от флюса лучше отводить вытяжкой или дымоуловителем, установленным сбоку. Он поднимается прямо к оптике и к лицу, оседает на линзах и раздражает глаза.
Перерывы и смена позы
Даже правильно настроенное рабочее место не отменяет перерывов. Раз в полчаса или час полезно отойти от микроскопа, посмотреть вдаль, размять шею и плечи. Короткие паузы, чтобы перевести взгляд с окуляров на удалённый предмет, можно делать чаще. Длительность и частота перерывов при работе с оптическими приборами на конкретном производстве обычно определяются внутренними правилами охраны труда.
Как расположить инструменты вокруг микроскопа

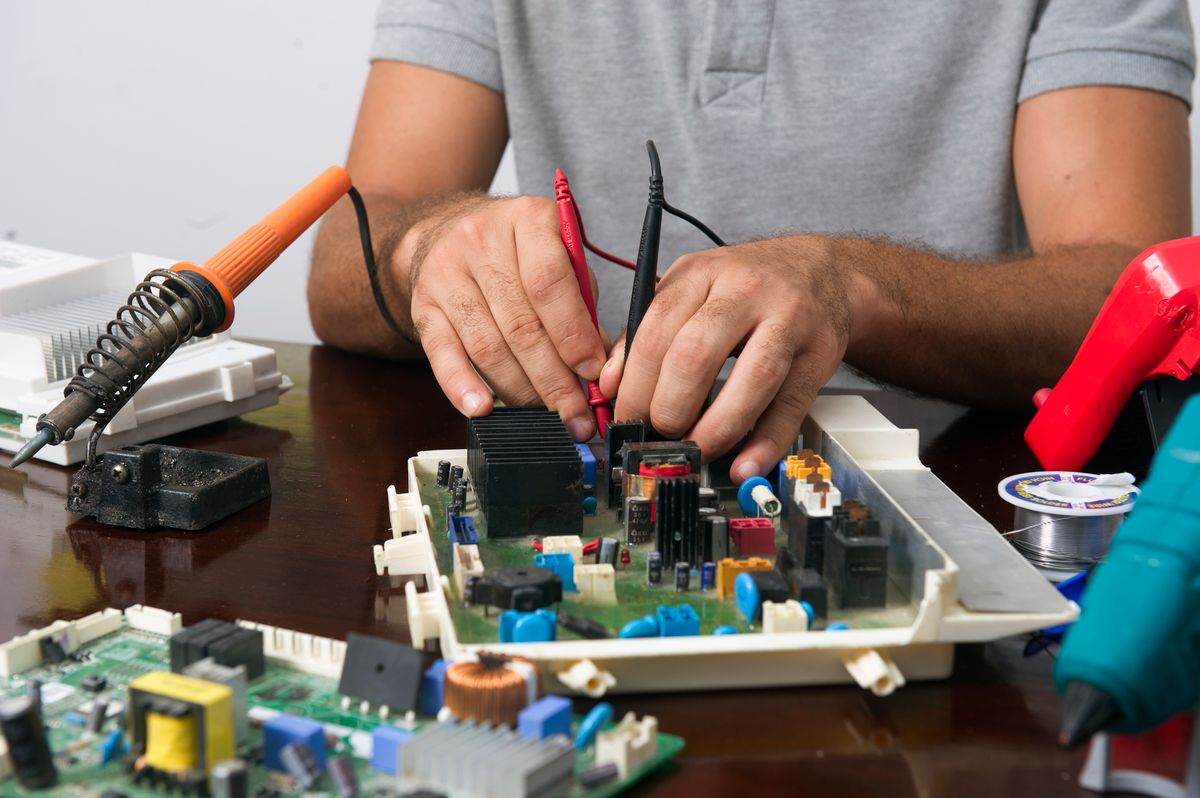

Лишние движения тоже утомляют. Паяльную станцию, фен и держатель жала удобно ставить сбоку от микроскопа со стороны рабочей руки, чтобы паяльник брать не глядя и не пересекать им поле зрения. Пинцеты, флюс и припой держат в пределах досягаемости предплечья, не вставая и не наклоняясь. Провода инструментов лучше закрепить так, чтобы они не тянули руку и не цепляли плату.
Если рядом стоит монитор со схемой или камерой микроскопа, его располагают на уровне глаз и примерно на одной линии с микроскопом. Тогда при переводе взгляда голова поворачивается немного, а не каждый раз наклоняется вниз и в сторону. Антистатический коврик и браслет не относятся к эргономике напрямую, но их тоже удобнее разместить заранее, чтобы не отвлекаться во время работы.
Когда стоит сменить тип микроскопа
Если работа под микроскопом занимает большую часть смены, а к вечеру устают глаза даже при правильной посадке, стоит присмотреться к другим конструкциям. Безокулярные стереоувеличители показывают изображение на широком зрачке, и голову не нужно держать неподвижно у окуляров. Цифровые микроскопы с экраном переводят взгляд на монитор, что удобно при контроле и демонстрации, но при пайке требуют привыкания к работе с изображением на мониторе.
Выбирать удобнее с учётом реальных задач: размеров компонентов, нужного увеличения, рабочего расстояния и времени, которое мастер проводит у прибора. В каталоге Арстек есть микроскопы для ремонта электроники разных типов: стереоскопические, цифровые с HDMI-экраном и модели для работы с микросхемами. Перед покупкой можно уточнить у специалистов, какой вариант подходит для вашего рабочего места.
Короткий чек-лист рабочего места
- Спина опирается на спинку стула, стопы стоят на полу или подставке.
- Голова наклонена немного, шея не вытянута вперёд.
- Межзрачковое расстояние и диоптрийная коррекция настроены.
- Предплечья лежат на опоре, плата закреплена в держателе.
- Рабочего расстояния хватает для паяльника и пинцета.
- Подсветка ровная, дым отводится в сторону от лица и оптики.
