Гидравлические испытания трубопроводов: как обеспечивают их герметичность

Гидравлические испытания трубопроводов на герметичность — это один из важнейших методов контроля безопасности, надежности трубопроводных систем. Эти испытания проводят с использованием жидкости (чаще всего воды), чтобы проверить способность трубопроводов выдерживать рабочие и максимальные эксплуатационные давления без утечек. В процессе испытаний проверяется герметичность трубопроводных соединений, сварных швов, клапанов и других компонентов системы. Надежность трубопроводов критична для предотвращения аварийных ситуаций, утечек опасных веществ, а также для обеспечения безопасности людей и окружающей среды.

1. Зачем проводятся гидравлические испытания трубопроводов?

Гидравлические испытания трубопроводов — это процесс проверки целостности и герметичности трубопроводных систем, а также их способности выдерживать рабочие и предельные нагрузки. Трубопроводы транспортируют жидкости или газы под давлением, и любые утечки или дефекты могут привести к катастрофическим последствиям. Гидравлические испытания позволяют:

• Проверить герметичность: выявить утечки на всех соединениях, швах и других критичных местах трубопровода.

• Оценить прочность системы: проверить, выдержит ли трубопроводное оборудование максимальное рабочее давление, не подвергаясь деформациям или разрушению.

• Обеспечить безопасность: предотвратить аварийные ситуации, связанные с повреждениями трубопровода, которые могут привести к загрязнению окружающей среды или несчастным случаям.

Гидравлические испытания являются обязательными при монтаже новых трубопроводов, после ремонта или модификации системы, а также для проверки старых трубопроводов в процессе эксплуатации.

2. Подготовка к гидравлическим испытаниям трубопроводов

Перед тем как приступить к гидравлическим испытаниям, необходимо провести тщательную подготовку, чтобы обеспечить точность результатов и безопасность процесса.

1. Подготовка трубопровода
Перед проведением испытаний трубопровод должен быть очищен от всех загрязнений, таких как остатки сварочных материалов, пыль, ржавчина, масло и другие вещества, которые могут помешать правильной проверке герметичности. Важно также убедиться, что все элементы трубопроводной системы, такие как клапаны, соединения и фитинги, правильно установлены и не имеют дефектов.

2. Установка и соединение системы

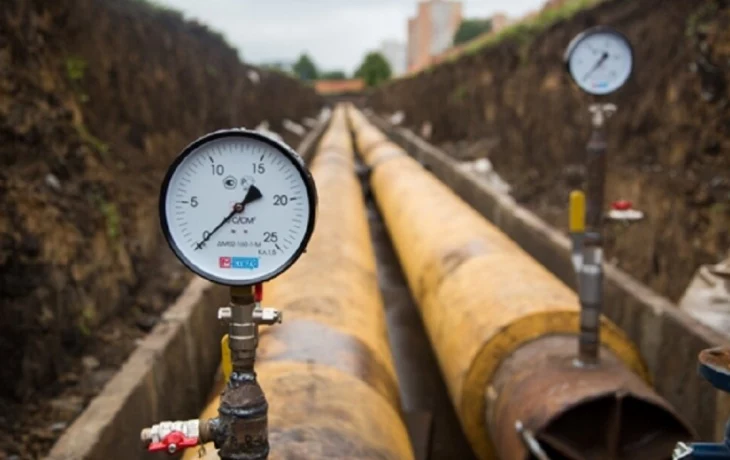

Трубопровод должен быть правильно подключен к гидравлическому испытательному оборудованию. В систему вводят манометры и другие устройства для измерения давления, чтобы можно было отслеживать и контролировать давление жидкости в процессе испытаний.

3. Проверка целостности трубопроводных соединений
Необходимо также проверить, что все трубопроводные соединения и сварные швы находятся в хорошем состоянии, так как эти места являются потенциально уязвимыми для утечек. В процессе испытаний эти соединения подвергаются дополнительной нагрузке, чтобы проверить их герметичность и прочность.

3. Процесс гидравлических испытаний трубопроводов

Гидравлические испытания включают несколько этапов, каждый из которых направлен на проверку герметичности и прочности трубопроводной системы.

1. Заполнение трубопровода жидкостью
Для начала трубопровод заполняется жидкостью (чаще всего используется вода), чтобы исключить сжимаемость материала и точно контролировать давление. Важно, чтобы жидкость не содержала воздуха, так как это может повлиять на точность испытаний.

2. Постепенное увеличение давления
После того как трубопровод полностью заполнили жидкостью, начинается процесс повышения давления. Давление увеличивается до уровня, значительно превышающего рабочее давление системы. Обычно оно составляет 1,5-2 раза больше рабочего давления, чтобы убедиться, что трубопровод выдержит экстремальные нагрузки. Этот процесс позволяет проверить, насколько эффективно система справляется с повышенным давлением.

3. Контроль давления и герметичности
В процессе испытания важно контролировать не только уровень давления, но и любые признаки утечек или деформаций трубопроводной системы. Давление поддерживается на одном уровне в течение определенного времени (обычно от 10 до 30 минут), чтобы убедиться, что трубопровод выдерживает нагрузку без утечек или повреждений. Важно также контролировать соединения и швы на предмет их герметичности.

4. Наблюдение за состоянием трубопровода
Во время испытания специалисты внимательно следят за состоянием всей трубопроводной системы. Любые утечки или признаки повреждения, такие как деформация или трещины, являются тревожными сигналами. Если трубопровод не выдерживает заданного давления, его необходимо подвергнуть ремонту или замене дефектных частей.

5. Завершение испытаний
После того как трубопровод выдержал давление в течение необходимого времени, процесс испытания завершается. Давление постепенно снижается, и система проверяется на отсутствие утечек. Если все соединения и швы остаются герметичными, испытания считаются успешными.

4. Как обеспечивается герметичность трубопроводов?

Герметичность трубопроводов — это важнейший аспект их безопасности. В процессе гидравлических испытаний особое внимание уделяется следующим элементам системы, которые отвечают за герметичность:

1. Соединения и фитинги
Большинство утечек происходят именно в местах соединений труб и фитингов. Важно, чтобы все соединения были выполнены с точностью и соответствовали стандартам. В процессе гидравлических испытаний проверяется не только прочность соединений, но и их герметичность.

2. Сварные швы
Сварка — это один из наиболее уязвимых элементов в трубопроводной системе. Даже небольшие дефекты в сварных швах могут привести к утечкам. Важно, чтобы сварные соединения были выполнены профессионально, а также прошли проверку на герметичность в процессе испытаний.

3. Уплотнители и клапаны
Уплотнительные элементы и клапаны играют ключевую роль в поддержании герметичности трубопроводной системы. В процессе гидравлических испытаний проверяется не только их правильная установка, но и способность работать при высоких давлениях, не пропуская жидкости или газы.

5. Риски и меры безопасности

Гидравлические испытания проводятся с использованием высоких давлений, что делает процесс потенциально опасным. Чтобы минимизировать риски, важно соблюдать следующие меры безопасности:

• Использование специального защитного оборудования (шлемы, перчатки, защитные очки).

• Установление системы аварийного отключения и контроля за уровнем давления.

• Проведение испытаний в специализированных местах, оборудованных средствами безопасности.

• Обучение персонала правильному обращению с оборудованием и соблюдению правил безопасности.
